건축 유리의 종류 2 (강도향상)

저번 시간에는 색상 및 투명도에 따른 건축유리의 종류(링크)를 알아보았다.



이번 시간에는 유리가공을 통해 강도향상을 한 유리의 종류를 알아 보자.

원판유리라고도 하는 투명유리는 강도도 약하고 날카롭게 깨져서 안전사고가 우려된다.



유리는 건축에서 바닥, 벽, 천장,계단 어느 곳에나 위치할 수 있고, 기대거나 올라가거나 부딪히는 등 여러 상황을

고려하여 적절한 유리를 선택해야 한다.



1. 강화유리 ( Tempered Glass ) Tempered Glass)

   판유리를 가열하고 압축해 냉각공기로 급냉 시켜 유리이다. 보통유리에 비해 굽힘 강도는 3~5배, 내충격은 5~8배

   강화되며, 내열강도는 같은 조건에서  일반유리의 경우 약 80℃까지 견딜때, 약 180℃까지 견딘다. ( 약 2배 )



   강화유리 관련 자료 수집 중 다음 포스트의 내용이 제일 충실해 보였으나.. 검색 시 나오는 거의 모든 자료의 내용이

   같았다!!(복붙의 세상) 그래서 포스트 링크를 걸어 주었다. 참고하세요.------------------------------->강화유리란?(링크)





   강화유리의 강도도 물론이지만 가장 큰 장점은 깨졌을 때 안전하다는 것이다. 날카로운 무기가 되는 것이 아닌

   알갱이가 우수수수~ 떨어진다.

   강화유리는 작은 알갱이로 잘게 부서져 부딪히는 사람도 파편을 맞는 사람도 덜 위험해 진다.



강화유리 파편 출처 : 첫차연구소(좌)/JTBC뉴스룸(우)

    강화유리는 위 그림과 같이 자기 강도를 넘어서면 전체가 잘게 부서진다. 그래서 절단 할 수 없다.

    원하는 사이즈 자체를 가공하여야 한다.

    강화유리 제조 방법에는 위에 서술한 열가공이 있고 화학가공이 있다. 열가공이 강도가 월등히 우수하다.



    용 도 : 압력의 위험이 있는 곳

             곡유리 / 자동차유리 / 저층 출입문 또는 테라스 발코니 출입문(파손 후 낙하위험이 없는곳) / 내부 창호



2. 반강화 유리(배강도 유리_Heat strengthened glass)

    강화유리가 가장 세고, 파편이 안전하다는 장점이 있다. 하지만 고층건물에서 파손시 파편이 비산한다는 단점이 있다.

    이런 단점을 보완한 유리가 반강화 유리이다.(배강도유리)

    강화유리는 연화점 이상 가열하여 급랭, 반강화는 연화점 이하 가열하여 급랭시켜 만든다.

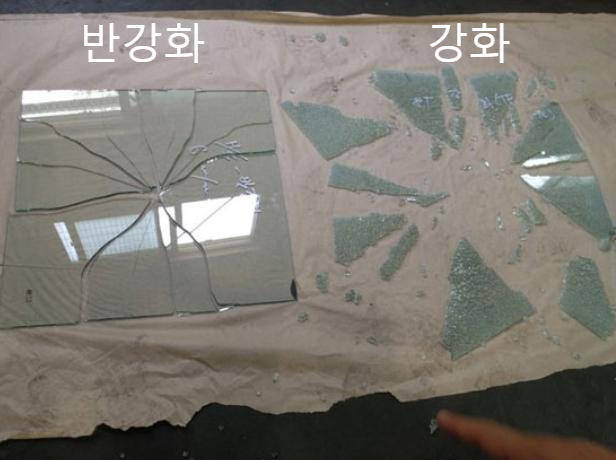

    강화유리보다는 약하지만 일반유리 보다는 강하고 파손 시 덩어리가 크다. (충격점을 기준으로 삼각형 모양) ->

    깨지긴 하지만 창틀에 매달려 있어 수습이 용이하다. -> 날카로운 면이 생기기 때문에 접합필름 처리가 필요하다.



출처를 못찾겠음.Bestarchi 블로그에서 퍼왓어요

용 도 : 고층 건물의 외창



3. 접합유리

   19세기 말 프랑스의 과학자 에두아르 베네딕투스는 자동차 사고 시 차창의 날카롭게 깨지는 유리에 찔리거나

   절단되는 부상사고를 예방하기 위해 안전유리를 개발 하였다.

   https://m.blog.naver.com/PostView.nhn?blogId=koshablog&logNo=220602888053&proxyReferer=https%3A%2F%2Fwww.google.com%2F

위대한 실수! 안전유리 발명가 에두아르 베네딕투스

    재미 있는 스토리라서 링크를 달아 둔다.



    유리와 유리사이에 필름을 부착하여 비산의 위험을 줄이고, 강도를 높혔다.

    들어가는 필름의 종류는 폴리비닐부티랄(PVB), 에틸비닐아세테이트(EVA), 레진(Resin)등과 같은 종류로 쓰는데

    PVB가 접합유리의 80%정도 차지 한다고 한다. 습기 노출에 의한 하자가 발생하고 있어 업계에서는 EVA와 같은

    대체 개발품을 추천 하기도 한다. 컬러 필름 등을 사용해 색상을 선택 할 수도 있다.



4. 안전유리



    안전유리라는 용어가 아주 모호하다. 안전 한 유리라는 건데 강화유리는 강하니까 안전하고, 접합유리도 강하고

    비산의 우려가 없으니 안전하다. 철망까지 두른 망입유리는 또 어떤가..?

    그래서 조사를 해보니 아키데이타에서는 강화유리를 안정유리라고 하고, 어떤 업체는 접합유리를 안전유리라고 한다.

    또는 접합안전유리라는 용어도 사용 한다.



    그래서 강화유리, 반강화유리, 강화접합유리, 반강화 접합유리 등 특성적 용어를 선택해야 한다는 결론을 내렸다.



5. 망입유리

     건축에서 망입유리란 거의 방화성능을 위한 유리이다.



     건축물의 피난 방화구조 등의 기준에 관한규칙(링크)에 의하면 피난 계단 및 특별피난 계단에 창을 뚫을 때,

     내화구조 지붕으로 인정을 받으려 할때는 망입 유리를 적용해야 한다.(쓴 적은 없다만...)



     접합유리와 같이 파손되어도 비산되지 않고, 철망에 의해 한번더 잡아 주고, 장시간 투명성을 유지해서 시야확보에

     용이 하다 앞서 말한 방화 성능이 우수해 제연 경계벽등에 많이 쓰인다.

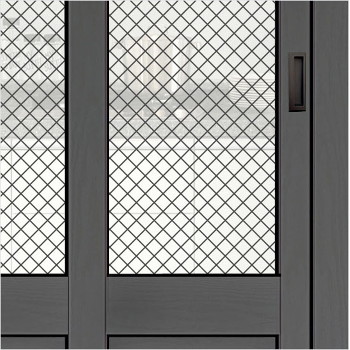

     그외 목적은 인테리어 창으로 철망이 주는 깔끔한 디자인을 활용 한다. ( 칸막이, 중문 등)





출처 : 디자인 놀 블로그(좌) / AK몰_카라얀(우)

    판유리 + 레진필름 + 철망 + 판유리의 구성을 가지고 있다.
